Derek kantilever, juga dikenal sebagai jib crane, adalah jenis peralatan pengangkat yang terdiri dari balok horizontal (jib) yang didukung oleh tiang atau dinding vertikal. Ini dirancang untuk memberikan solusi yang efektif dan efisien untuk penanganan material di berbagai aplikasi industri. Sebagai pemasok crane cantilever terkemuka, saya sering ditanya tentang instalasi dan commissioning langkah crane cantilever baru. Di blog ini, saya akan memandu Anda melalui proses terperinci.
Pra - Persiapan Instalasi
Sebelum memulai pemasangan crane cantilever, serangkaian pekerjaan persiapan diperlukan. Pertama, Anda perlu memilih situs instalasi yang sesuai. Situs harus memiliki fondasi yang rata dan kokoh. Untuk aMemperbaiki kolom jib crane, fondasi harus dapat menopang berat derek dan beban maksimum yang akan diangkat. Tanah harus diperiksa untuk tanda -tanda ketidakrataan, retakan, atau bintik -bintik lunak. Jika perlu, yayasan mungkin perlu diperkuat.
Selanjutnya, Anda harus memeriksa semua komponen crane cantilever. Pastikan semua bagian termasuk dalam pengiriman dan bebas dari kerusakan. Ini termasuk jib, tiang, hoist, troli, dan semua baut, mur, dan komponen listrik yang diperlukan. Buat inventaris terperinci dari semua bagian dan bandingkan dengan daftar pengepakan. Setiap bagian yang hilang atau rusak harus segera dilaporkan ke pemasok.
Penting juga untuk memiliki alat dan peralatan yang tepat siap untuk pemasangan. Ini mungkin termasuk crane untuk mengangkat komponen berat, kunci pas, soket, bor, dan alat pengukur seperti level dan ukuran pita. Peralatan keselamatan seperti topi keras, kacamata pengaman, dan harness juga harus tersedia untuk tim pemasangan.
Langkah Instalasi
Instalasi Yayasan
Untuk crane cantilever kolom tetap, langkah pertama adalah menginstal fondasi. Tandai posisi yayasan menurut gambar desain crane. Gali lubang pondasi ke kedalaman dan ukuran yang diperlukan. Perkuat lubang dengan batang baja jika perlu. Tuang beton ke dalam lubang dan gunakan batang bergetar untuk memastikan bahwa betonnya baik - dipadatkan. Masukkan baut jangkar ke dalam beton basah pada posisi dan level yang benar. Biarkan beton menyembuhkan waktu yang disarankan, biasanya beberapa hari, tergantung pada jenis kondisi beton dan lingkungan.
Instalasi tiang
Setelah fondasi disembuhkan, saatnya untuk memasang tiang. Gunakan crane untuk mengangkat tiang ke posisi dan sejajar dengan baut jangkar di fondasi. Amankan tiang ke fondasi menggunakan kacang -kacangan dan mesin cuci yang disediakan. Gunakan level untuk memastikan bahwa tiang sangat vertikal. Toleransi vertikalitas tiang biasanya dalam beberapa milimeter per meter tinggi. Sesuaikan posisi tiang dengan mengencangkan atau melonggarkan mur pada baut jangkar jika perlu.
Instalasi jib
Setelah tiang dipasang, jib dapat dipasang. Angkat jib menggunakan derek dan sambungkan ke bagian atas tiang. Sambungan biasanya dibuat dengan baut kekuatan tinggi. Pastikan jib disejajarkan dengan benar dengan tiang dan bahwa semua baut dikencangkan dengan torsi yang ditentukan. Jib harus dapat berputar dengan lancar di sekitar tiang. Periksa mekanisme rotasi, yang mungkin termasuk bantalan dan roda gigi, untuk memastikan bahwa mereka dalam kondisi baik dan dilumasi dengan benar.
Instalasi hoist dan troli
Hoist dan troli kemudian dipasang di jib. Troli dipasang pada balok I - Jib dan harus dapat bergerak bebas di sepanjang jib. Hoist melekat pada troli. Hubungkan kabel listrik hoist dan troli ke catu daya sesuai dengan diagram kabel listrik. Pastikan semua sambungan listrik aman dan terisolasi untuk mencegah bahaya listrik.
Langkah -langkah commissioning
Inspeksi Mekanis
Sebelum menugaskan crane, lakukan inspeksi mekanis yang menyeluruh. Periksa semua baut dan mur untuk memastikan mereka dikencangkan. Periksa bagian yang bergerak seperti mekanisme rotasi jib, gerakan troli, dan mekanisme pengangkatan hoist. Cari tanda -tanda kebisingan, getaran, atau ikatan yang abnormal. Lumasi semua bagian yang bergerak seperti yang direkomendasikan oleh pabrikan.
Inspeksi Listrik
Periksa sistem listrik crane. Periksa kabel untuk tanda -tanda kerusakan, koneksi longgar, atau sirkuit pendek. Uji komponen listrik seperti kontaktor, relay, dan sakelar batas. Pastikan semua perangkat pengaman, seperti perangkat perlindungan kelebihan beban dan sakelar batas untuk gerakan hoist naik - dan - ke bawah dan gerakan kiri troli - dan - kanan, berfungsi dengan baik.
Pengujian beban
Pengujian beban adalah langkah penting dalam proses commissioning. Mulailah dengan tes NO - LOAD. Operasi crane untuk memeriksa rotasi jib, gerakan troli, dan pengangkatan hoist dan penurunan fungsi. Pastikan semua gerakannya halus dan kontrolnya responsif.
Kemudian, lakukan tes beban dengan beban uji. Beban uji biasanya merupakan persentase dari kapasitas pengenal derek, biasanya 1,25 kali beban pengenal untuk uji beban statis. Angkat beban uji perlahan dan tahan pada ketinggian tertentu untuk jangka waktu tertentu untuk memeriksa integritas struktural crane dan kinerja hoist dan komponen lainnya. Amati crane untuk tanda -tanda deformasi, defleksi berlebihan, atau stres abnormal.
Setelah uji beban statis, lakukan uji beban dinamis dengan beban terukur. Pindahkan beban di sepanjang jib dan putar jib saat hoist mengangkat dan menurunkan beban. Tes ini akan memverifikasi kinerja derek dalam kondisi operasi normal.
Pengujian Perangkat Keselamatan
Uji semua perangkat pengaman di derek. Ini termasuk perangkat perlindungan kelebihan beban, yang harus tersandung ketika beban melebihi kapasitas pengenal. Uji sakelar batas untuk memastikan bahwa mereka menghentikan pergerakan hoist dan troli pada posisi yang benar. Periksa tombol berhenti darurat untuk memastikan itu dapat segera menghentikan semua operasi crane.
Posting - Commissioning
Setelah commissioning yang berhasil, berikan pelatihan kepada operator. Pelatihan harus mencakup operasi yang aman dari crane, termasuk cara menggunakan kontrol, cara melakukan pemeriksaan pra -operasi, dan apa yang harus dilakukan jika terjadi keadaan darurat.
Menetapkan jadwal pemeliharaan rutin. Pemeliharaan rutin sangat penting untuk memastikan operasi jangka panjang yang andal dari crane. Ini termasuk pelumasan, inspeksi komponen untuk keausan, dan penggantian bagian yang rusak.

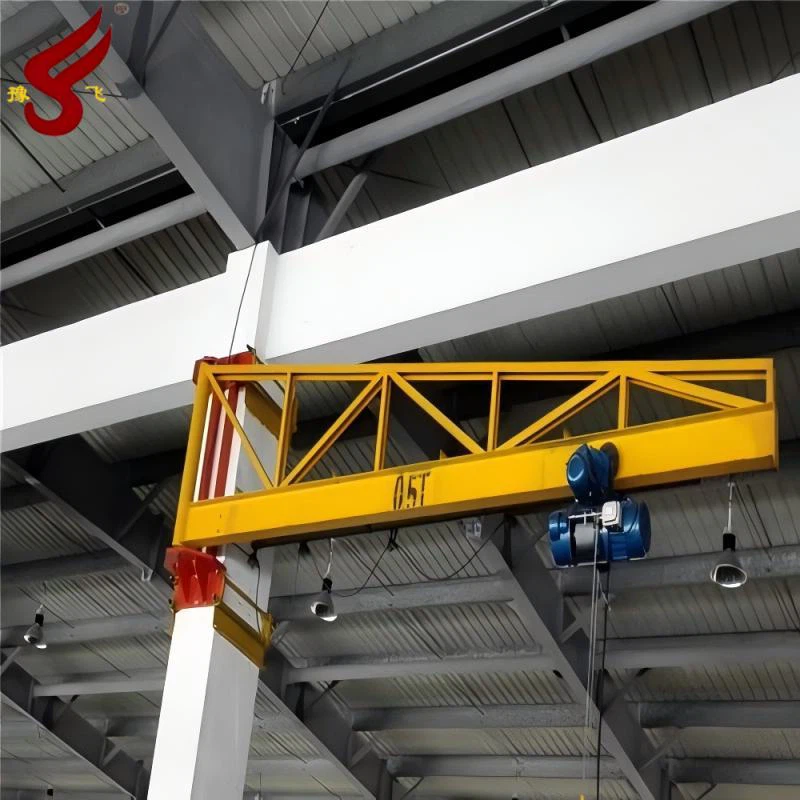

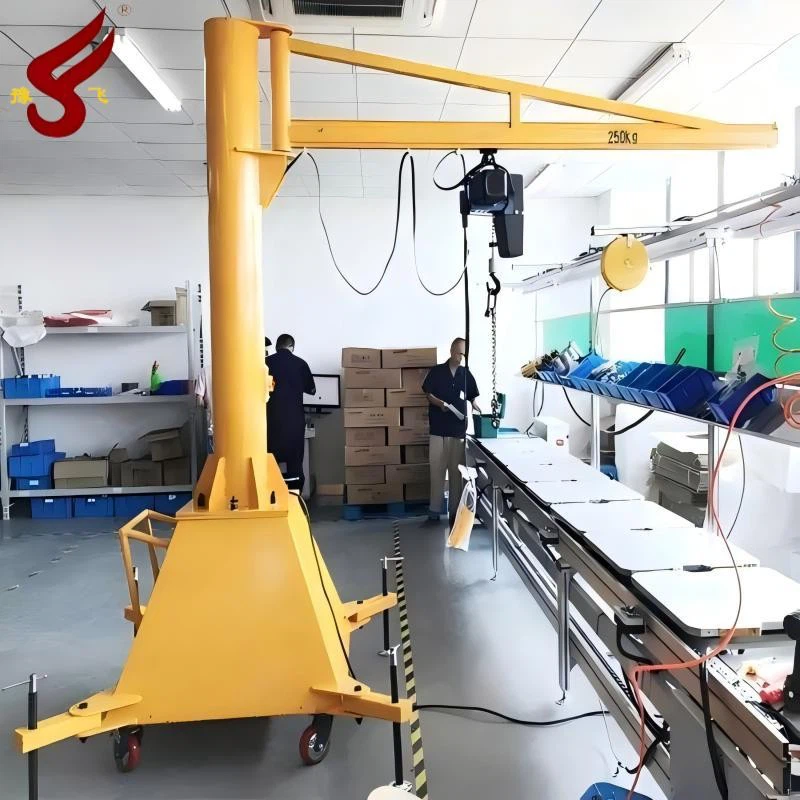

Kami menawarkan berbagai jenis crane kantilever, termasukMemperbaiki kolom jib crane,Mobile jib crane, DanDinding dipasang jib crane. Setiap jenis memiliki fitur uniknya sendiri dan cocok untuk aplikasi yang berbeda. Jika Anda tertarik untuk membeli crane kantilever atau memerlukan informasi lebih lanjut tentang produk dan layanan instalasi kami, jangan ragu untuk menghubungi kami. Kami berkomitmen untuk memberi Anda produk berkualitas tinggi dan solusi profesional.
Referensi
- Manual Instalasi dan Pengoperasian Produsen Crane
- Standar dan Peraturan Keselamatan Industri yang terkait dengan instalasi dan penggunaan derek
